Сравнение ревизий моделей

В системе Юниверс доступны 2 вида сравнения моделей данных:

  • Сравнение опубликованных ревизий моделей (независимо от включенного режима черновика);

  • Сравнение опубликованной ревизии с черновиком (только при включенном режиме черновика).

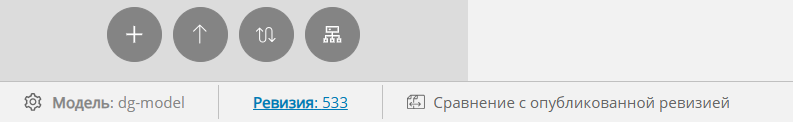

Пример отображения кнопок сравнения (в режиме черновика)

Рисунок 1 – Пример отображения кнопок сравнения (в режиме черновика)

Сравнение ревизий

Примечание

Сравнение доступно как при включенном режиме черновика, так и при выключенном

Окно сравнения опубликованных ревизий модели отображается в виде таблицы, в которой соответствующим образом подсвечиваются строки различающихся значений.

Чтобы сравнить ревизии модели:

  1. В разделе "Управление активами"/"Управление справочниками" нажмите кнопку синего цвета "Ревизия: №", расположенную в нижней части списка типов активов/справочников, где № - номер текущей открытой ревизии модели.

  2. В результате действия откроется окно сравнения ревизий (Рисунок 2).

  3. Из выпадающих списков выберите первую и вторую ревизии и нажмите "Сравнить".

  4. В результате действия отобразится таблица сравнения и вкладки:

    • Типы активов, Типы связей, Связи, Вложенные объекты и Шаблоны отображения графа - для типов активов;

    • Управление справочниками - для справочников.

Справа от имени вкладки, содержащей изменения, отобразится индикатор в виде красной точки.

В левой части экрана располагается список элементов, доступных для сравнения. При наличии изменений у элемента справа от его имени отобразится значок image3; если элемент был добавлен - отобразится значок image4; если удален - значок image5.

В правой части экрана отображаются изменения, относящиеся к выбранному элементу, в виде таблицы с 2 столбцами: первая и вторая выбранные ревизии.

Фиксируются 3 типа изменений: удаление, добавление, редактирование. Зеленым цветом выделяются добавленные значения, красным - отредактированные и удаленные.

Если сравниваемые объекты слишком большие, то содержимое объектов будет свернуто по умолчанию (кроме той части содержимого, которая была изменена в правой или левой части сравнения). Чтобы раскрыть содержимое, кликните на текст "Раскрыть N линий...".

При необходимости можно изменить вид таблицы посредством кнопки image6 "Сменить вид", расположенной в правом верхнем углу таблицы.

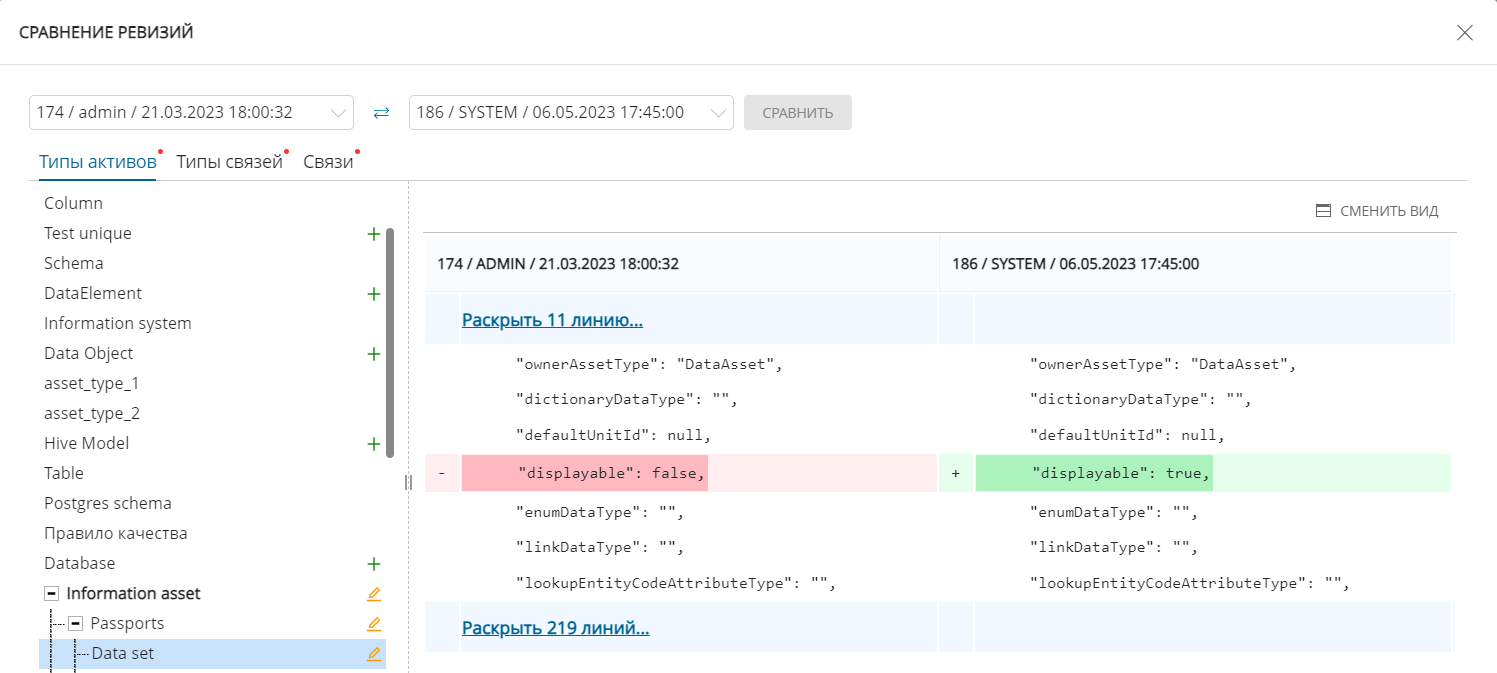

Пример отображения окна сравнения ревизий модели

Рисунок 2 – Пример отображения окна сравнения ревизий модели

Сравнение опубликованной ревизии с черновиком

Примечание

Сравнение доступно только при включенном режиме черновика

Чтобы сравнить опубликованную ревизию модели данных и черновик:

  1. Перейдите в раздел "Управление активами"/"Управление справочниками", если это не сделано ранее, и включите режим черновика image1.

  2. Нажмите кнопку Сравнение с опубликованной ревизией, расположенную внизу экрана справа от кнопки Ревизия: № (см. Рисунок 1).

  3. В результате действия откроется окно сравнения опубликованной ревизии с черновиком (Рисунок 3).

В левой части располагается список элементов, доступных для сравнения.

В правой части экрана отображаются изменения, связанные с выбранным элементом, в виде таблицы с двумя колонками - опубликованная ревизия и черновик.

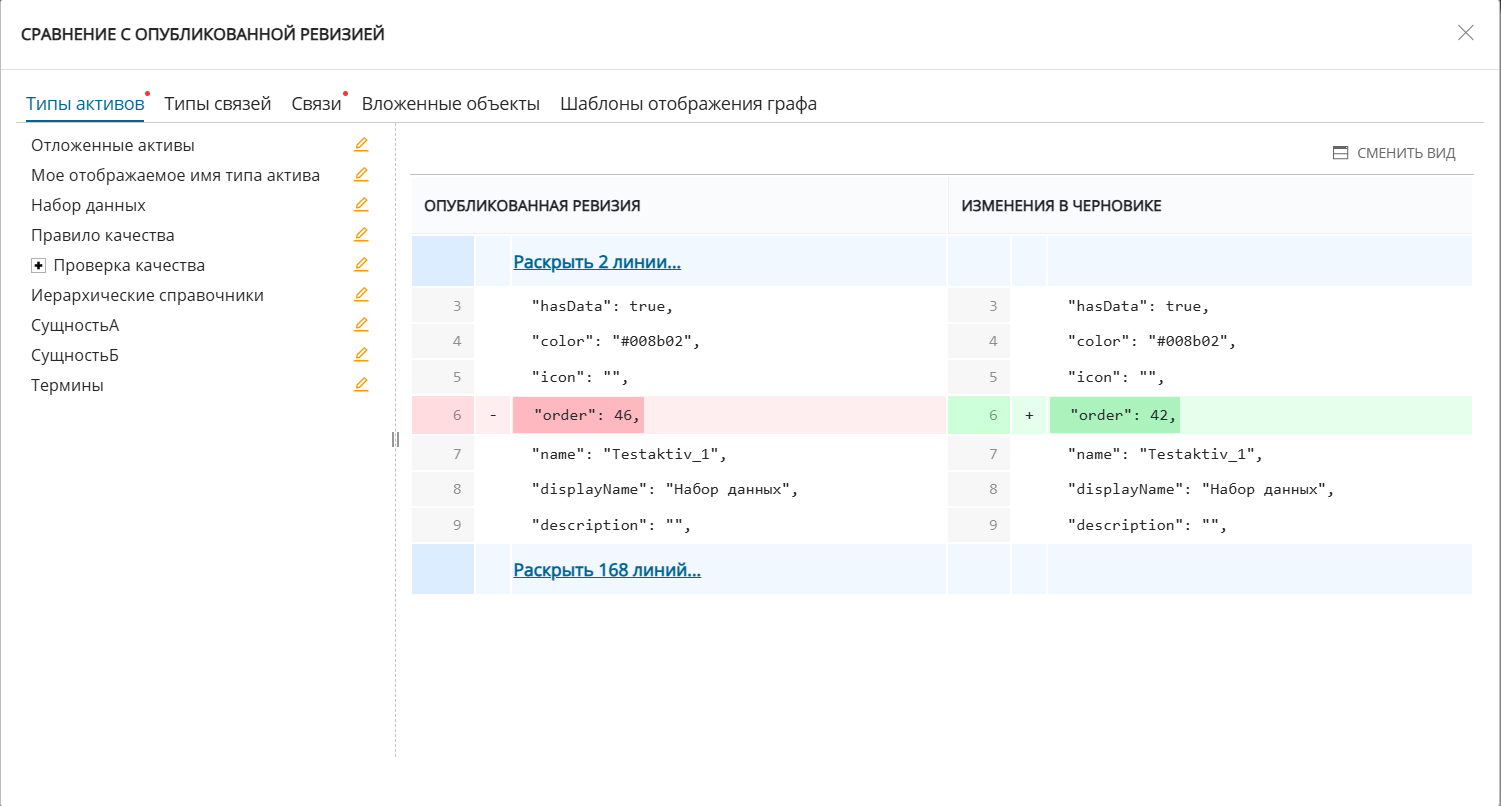

Пример отображения окна сравнения опубликованной ревизии с черновиком

Рисунок 3 – Пример отображения окна сравнения опубликованной ревизии с черновиком
