Каталог связей информационных систем

Как это устроено

Каталог ИС — это раздел, в котором можно посмотреть, как информационные системы связаны с другими объектами в системе.

Проще говоря: вы выбираете информационную систему и видите, с чем она связана (например: базы данных, API, интерфейсы и т.д.).

Примечание

Раздел доступен только пользователям с правами на чтение активов типа InformationSystemAsset.

  • В каталоге отображаются только те информационные системы, у которых есть связи.

  • Отображаются только связи, относящиеся к физическому слою.

  • Все данные представлены в виде дерева:

    • верхний уровень — информационные системы;

    • ниже — их связи;

    • ещё ниже — связанные объекты.

Как работать с каталогом

Для просмотра связей и связанных записей:

  1. Перейдите в раздел "Каталог ИС".

  2. Слева появится список информационных систем (Рисунок 1 – 1).

    • Записи типа актива "Информационные системы" располагаются на верхнем уровне дерева (Рисунок 1 – a).

  3. Раскройте систему с помощью кнопки image1. Будут загружены связи, которые имеет выбранная запись.

    • Связи помечены значком image5.

    • Название связи формируется так: Тип связи + имя связанного объекта.

  4. Посмотрите связанные объекты.

    • Раскройте нужную связь.

    • Вы увидите объекты, которые связаны с системой.

      • показываются объекты, на которые указывает связь;

      • если объектов много (больше 30), появится кнопка "Показать еще записи".

  5. Откройте карточку объекта

    • Нажмите на любую запись.

    • Справа откроется её карточка (только для чтения).

Нажмите кнопку image9, чтобы настроить отображение.

Доступны фильтры:

  • Показать удаленные. Показывает логически удаленные объекты (с пометкой "[Удален]").

  • Скрыть связи. Показывает сразу вложенные объекты, минуя уровень связей (если связь одна; иначе фильтр не применяется).

  • Скрыть пустые ИС. Убирает системы, у которых нет связей.

После изменения фильтра дерево автоматически перезагружается (0.7 секунд после последнего выбора пользователем).

Ограничения:

  • В каталоге нельзя создавать или редактировать связи.

  • Отображаются только связи физического слоя.

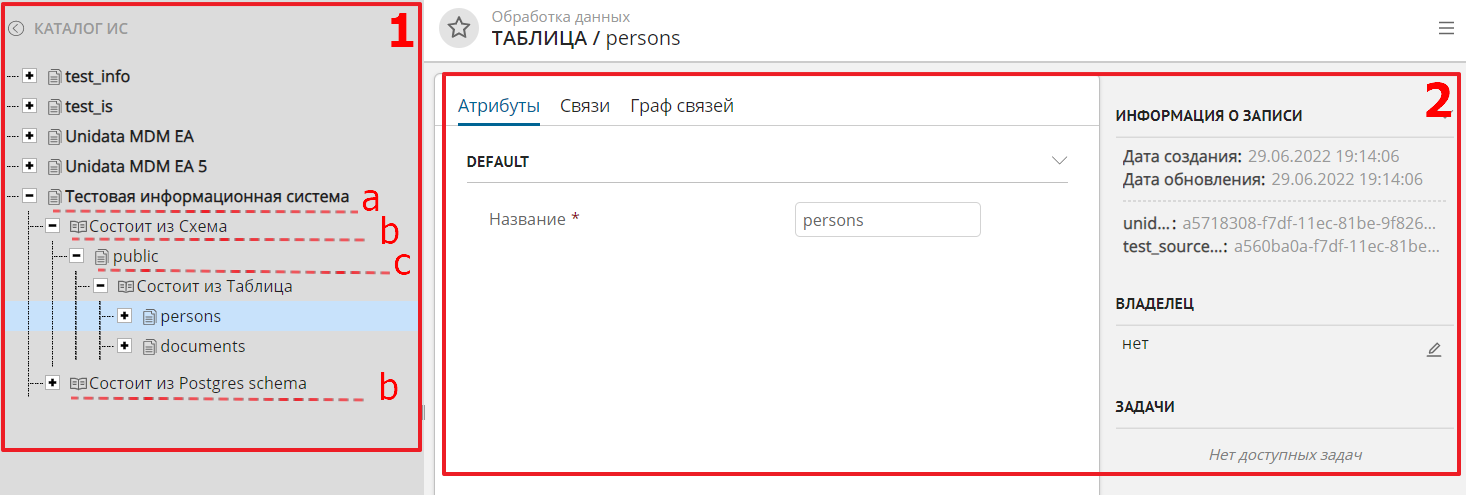

Раздел "Каталог ИС"

Рисунок 1 – Раздел "Каталог ИС": 1 – Перечень записей типа актива "Информационные системы": a – Запись типа актива верхнего уровня, b – Связь, которую имеет выбранная запись, c – Запись на правом конце связи. 2 – Карточка выбранной записи в режиме только для чтения
