Создание модели данных

Модель данных позволяет определить, в каком виде будут храниться данные в системе, т.е. задать структуру создаваемых в системе данных, а также их свойства.

Модель данных состоит из ряда связанных между собой объектов и может быть создана 2 способами:

  • Через интерфейс пользователя;

  • Через XML файл.

Предварительно:

  • Создайте учетную запись с правами суперпользователя или доступом к разделу "Модель данных". Доступ к разделам настраивается для роли, которая впоследствии назначается учетной записи.

Через интерфейс пользователя

  1. Создайте черновик модели данных (Рисунок 1).

  2. Создайте объект модели данных: реестр или справочник с необходимыми параметрами (Рисунок 2).

  3. Опубликуйте черновик модели данных по завершении работы.

При необходимости:

  • Укажите источники данных и уровень доверия к ним (вес) для загрузки данных из сторонних систем.

  • Создайте вложенные объекты для использования в атрибутах реестров/справочников.

  • Создайте единицы измерения, если требуется конвертация значений разных валют, систем мер и весов.

  • Создайте перечисления, чтобы выбирать значения атрибутов из списка готовых.

Создание черновика

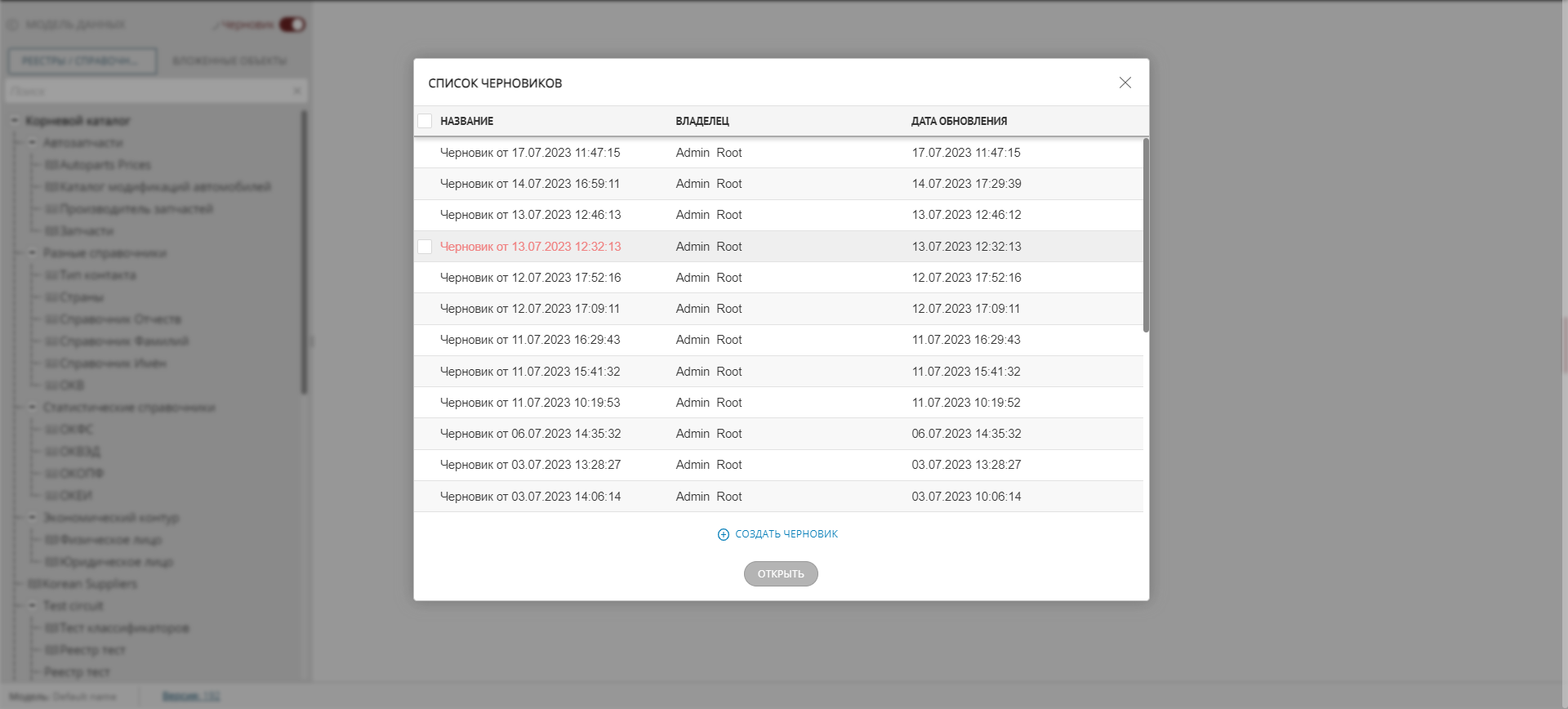

Рисунок 1 - Создание черновика

Создание объекта модели

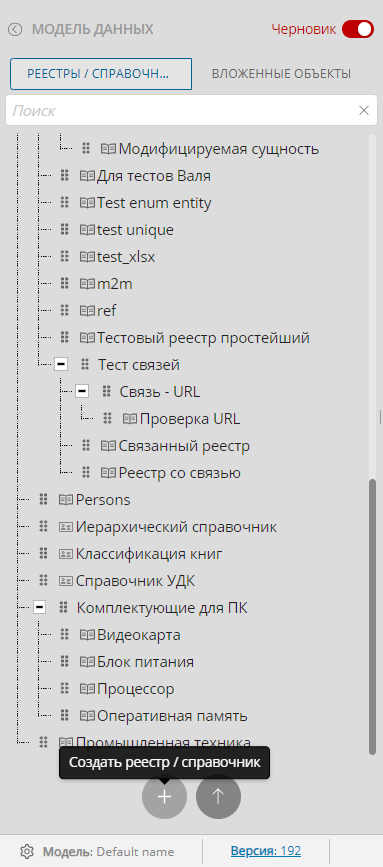

Рисунок 2 - Создание объекта модели

Через XML

  1. Создайте xml-файлы с описанием элементов модели данных или отредактируйте существующие путем экспорта имеющейся модели данных (Рисунок 3).

  2. Затем импортируйте новые xml-файлы (Рисунок 4).

При редактировании модели данных обязательно выполните операцию переиндексации данных. В противном случае возможны конфликты в структуре данных.

Экспорт объектов модели

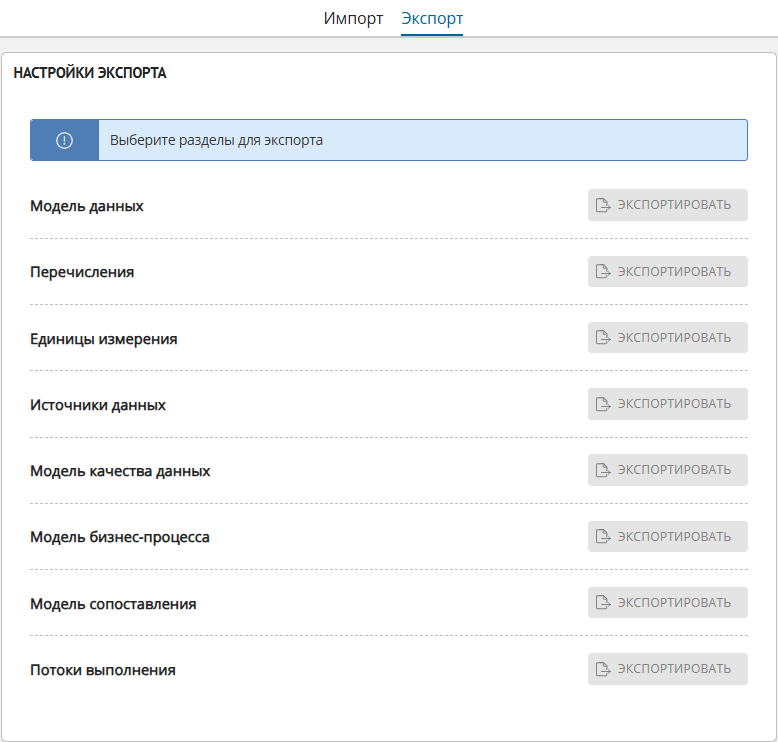

Рисунок 3 - Экспорт объектов модели

Импорт объектов модели

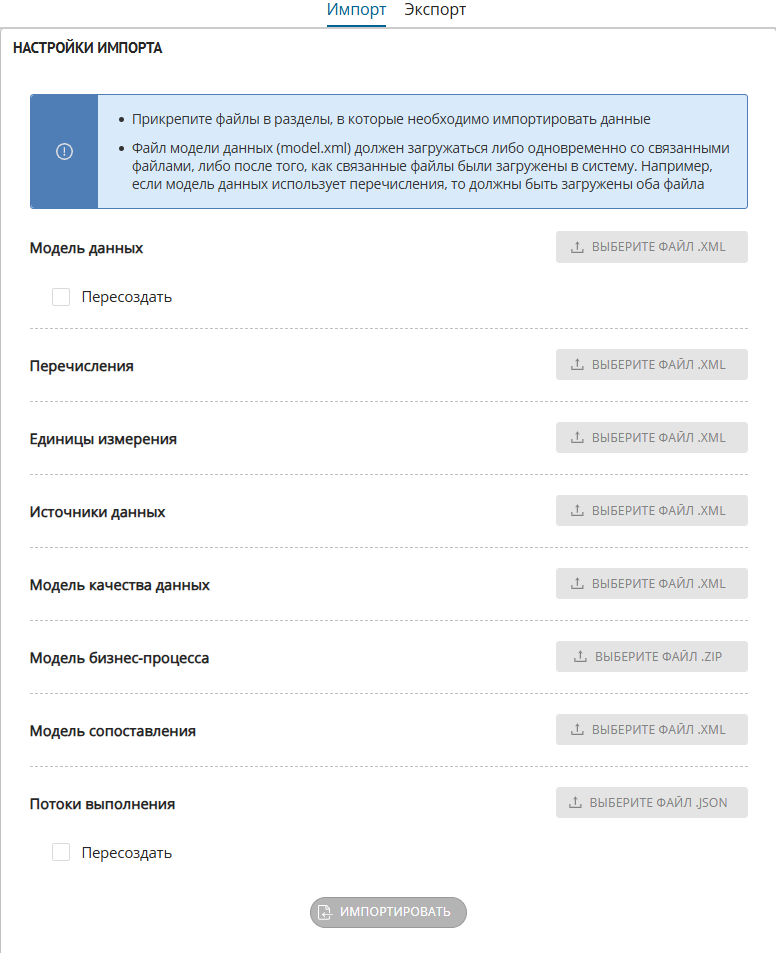

Рисунок 4 - Импорт объектов модели
